TRUE LINE
トゥルー・ライン
製品情報

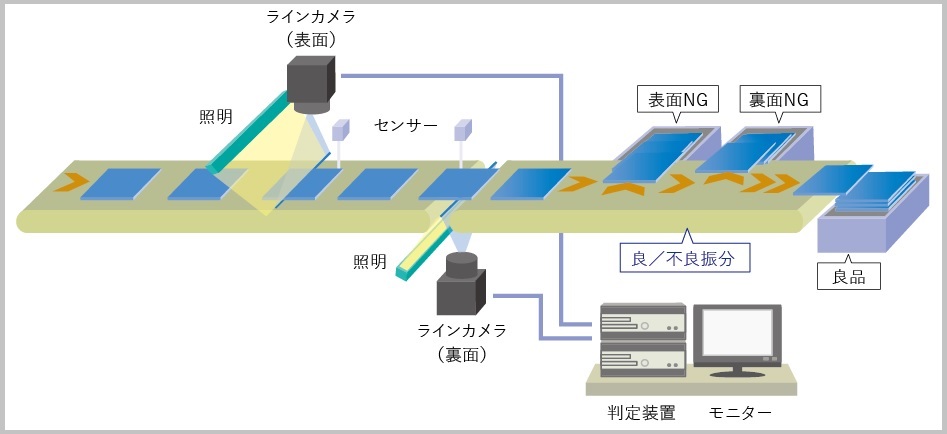

 ラインカメラ画像処理システム


調整が難しく検査状況が分かりにくい、結果を活用したい。
こんな時は、このラインカメラ画像処理システムで問題解決!



<特徴>

・簡易設定

   ガイダンスに従って検査条件をタッチパネルで直感的に設定

・検査モニター

   検査状況が一目で判るモニターを用意

   検査の“見える化”を実現

・ラインカメラ映像

   エリアカメラでは実現できない高分解能と優れた光学条件

・トリガー/連続検査

   トリガーによる個体検査、連続検査の両方の用途に対応した検査を実現

・検査サマリー

   検査結果をテキスト形式、検出対象の周辺画像をBMP形式で出力、原因の根本対策

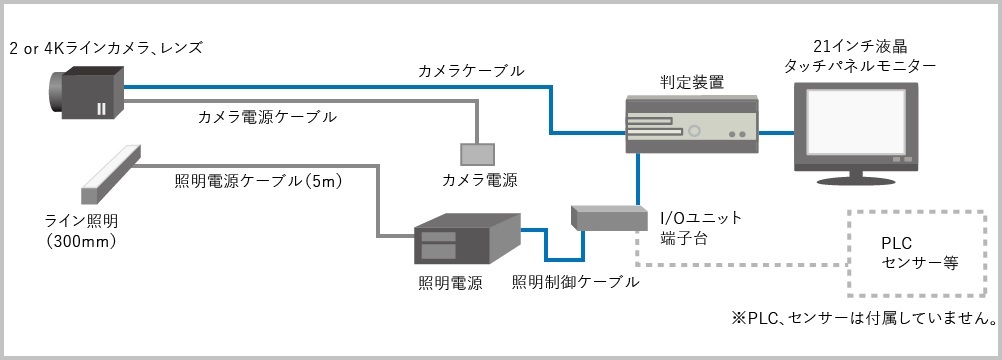

 基本構成

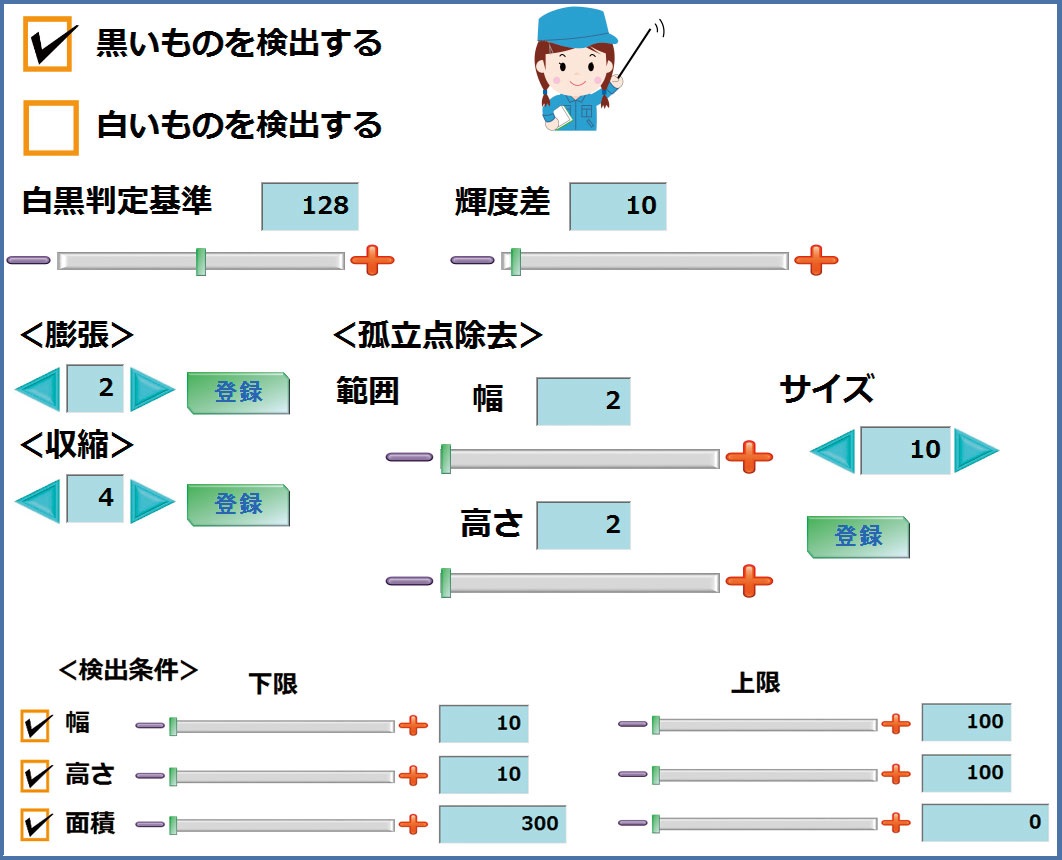

 設定画面

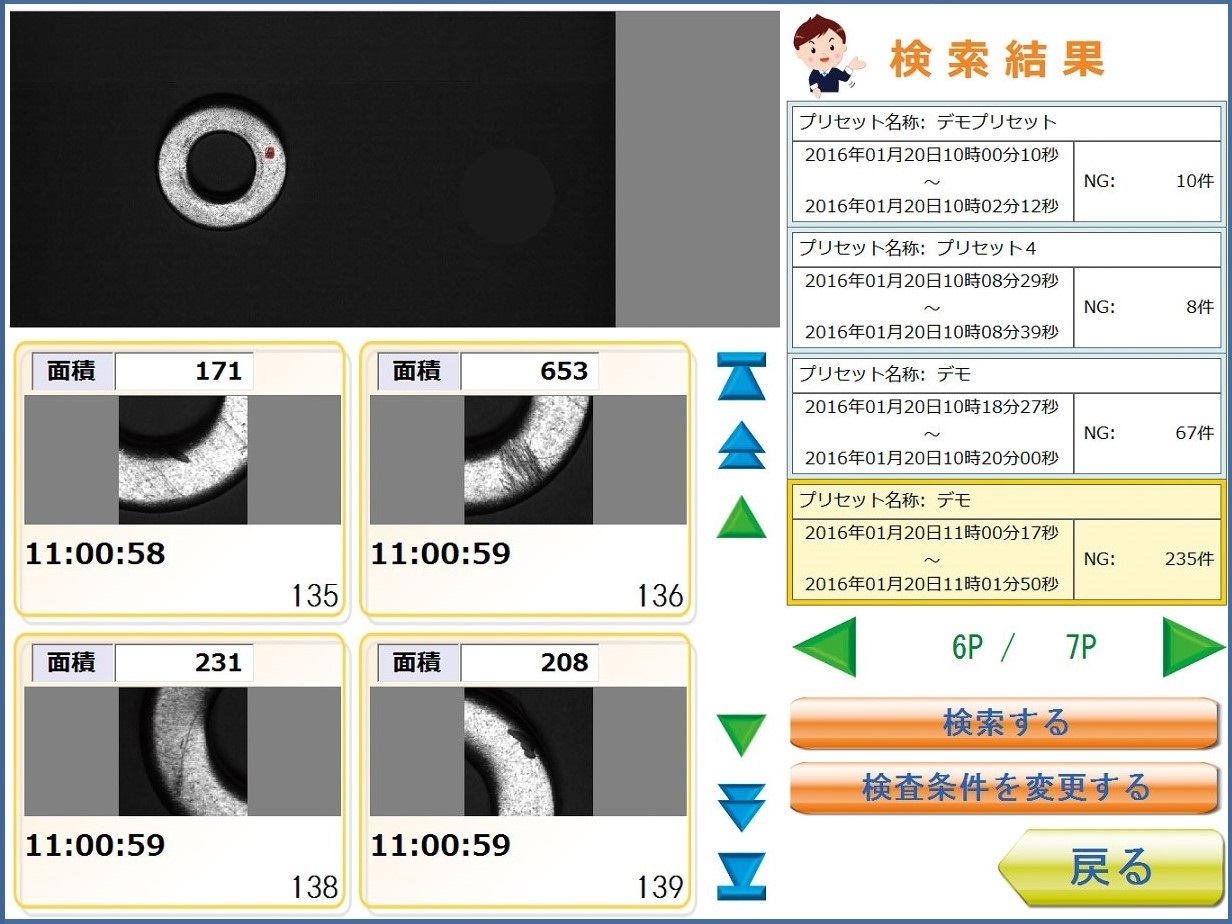

 履歴画面



 機能一覧

 ・検査設定
    プリセット登録、信号設定、照明制御、エリア指定、オーバーラップ

 ・画像処理
    マスク、絶対二値化、平均処理、孤立点除去、膨張収縮、ラベリング

 ・検査画面
     装置状態、検査結果、撮像モニター、NG履歴

 ・検査履歴
     検索、検査単位サマリー確認、検出画像(BMP)、エリア画像(BMP)

 ・カメラ設定
     露出時間、ゲイン

 ・トリガー設定
     トリガーモード、エンコーダーパルスモード、インターナルモード


 ダウンロード

  TRUE LINE パンフレット
