HFシリーズ（蛍光ランプ）

均一で安定した照明、優れた画像再現が可能

■優れた色再現性

■広いエリアを均一に照射するのに最適

■熱の発生が極めて少ない

■高周波によるフリッカレス

■用途に合わせて多種多様なラインナップ

メーカー：電通産業(株)

HFシリーズ（リング蛍光ランプ）
豊富なラインナップにより幅広い用途のワークに最適

■全視野にわたり影のない均一で安定した照明

■10、12mm径のガラス管を使用したコンパクト設計ながら、高輝度の照明装置

■ランプ形状は、A・B・GA・GBの4タイプ

メーカー：電通産業(株)

HFシリーズ（直管蛍光ランプ）
画像処理・FA機器用、その他産業特殊照明に最適

■豊富なラインナップ

■ガラス管内壁の一部に「直線状に蛍光体を塗布していない」アパーチャを設け、

　光を集中的に放射させる構造です。

■熱発熱の少ない線上均一光源として、一灯でラインスキャンカメラ用に、

　多灯並べて面照明にと自由度の高い光源です。

メーカー：電通産業(株)

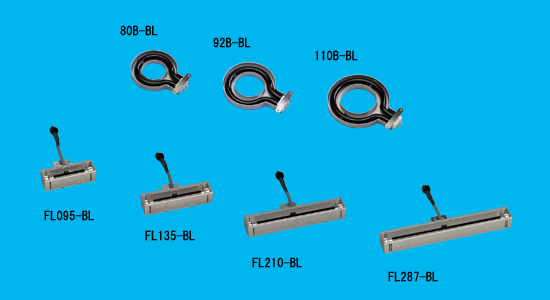

HFシリーズ（ブラックライト）
励起発光を利用した異物検査、位置だし検査等に

■近紫外線による励起発光を利用した検査

■低波長域特有の屈折率を利用した検査

■広範囲のUV硬化

メーカー：電通産業(株)

HFシリーズ（高周波電源）
画像処理用照明としての多彩な機能

■安定化機能（共通機能）

　内蔵のスイッチング電源により、入力電圧をDC24Vに変換してからの

　高周波自動発振ですので、入力電圧の変動に対して光量は一定です。

■ランプ保護（HF-GLC機能）

　点灯時のランプフィラメント保護のため、

　数秒間の予熱回路が内蔵されています。

メーカー：電通産業(株)

光量自動制御装置付ブラックライト照明装置BS3
常に一定の紫外線強度を保持
ブラックライト（351nm/365nm)の紫外線強度を一定に保つ光量一定制御装置です。ブラックライトは経時劣化の変動幅が大きい為、運用が難しく、光量変動に敏感なアプリケーションには使い難いものでした。ブラックライト用光量一定自動制御装置はランプカバーに設置した近紫外光センサーから光量レベルをフィードバックし、ランプの光量を安定化させます。

■蛍光ランプの経時劣化や環境温度に左右されず、一定の光量を保ちます。

　（15～40℃）

■BS3本体にある調光ボリュームにより光量の微調整が可能です。

■ランプ交換の時期をOVERランプ（LED）で表示します。

■ピーク波長351nm・365nmの２種類のブラックライト、どちらも対応できます。

メーカー：電通産業(株)

光量自動制御装置BS-1
常に一定の光量を保持
光量自動制御装置BS-1は、高周波電源HF-N-GLCに接続することにより、ランプの経時劣化や運転時の周囲温度変化に関わりなく、常に一定の光量を保持します。高精度を必要とする検査、製造ラインの完全自動化に是非ご活用下さい。

■設定当初から制御・使用が出来る

　センサーの取り付け、制御レベルをすべて設定済みです。

■ランプの交換時期が分かり易い

　 OVERランプ点灯により、ランプ交換時期が直ちに分かります。

　オープンコレクタ出力による、外部出力機能を装備しています。

■ランプ自体の初期光量が一定

　 BS1用ランプは、ランプ自体の初期光量を一定（設定値に対して±5％）にして

　いますので、ランプを交換した際も引き続き一定光量を得ることができます。

メーカー：電通産業(株)
